IK-005 - Kit Automação Iluflex Avançado II - Curso Integrador

Clique no botão ao lado para assistir o video relacionado ao produto.

Assistir Video

IK-005 - Kit Automação Iluflex Avançado II - Curso Integrador

Código: VYGXEWDPF Marca:
12x de R$ 956,97
R$ 13.437,25 R$ 8.486,69
ou R$ 8.062,36 via Depósito
Comprar Estoque: 5 dias úteis
  • R$ 8.062,36 Deposito
    • 1x de R$ 8.486,69 sem juros
    • 2x de R$ 4.563,53
    • 3x de R$ 3.115,80
    • 4x de R$ 2.392,79
    • 5x de R$ 1.959,66
    • 6x de R$ 1.671,49
    • 7x de R$ 1.466,13
    • 8x de R$ 1.312,54
    • 9x de R$ 1.193,46
    • 10x de R$ 1.098,53
    • 11x de R$ 1.021,16
    • 12x de R$ 956,97
  • R$ 8.486,69 Boleto Bancário
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

IC-314
Modelo IC-314


Interface de controle via Ethernet com protocolo TCP/IP que envia comandos via RF para módulos receptores Iluflex e comandos de IR para controle de equipamentos comandados por Infravermelho

- Permite a expansão de controle de RF através do uso de até 31 Interfaces escravas através da rede RS-485. Alcance típico de até 15m;

- Capaz de realizar a leitura/armazenamento de comandos de controles de televisores, receivers, DVD/Blu-ray players, entre outros aparelhos de som e imagem;

- Indicado para comandar tanto o seu sistema de automação Iluflex como também seus equipamentos eletroeletrônicos através de interfaces gráficas para tablets e smartphones;

- Possui 4 saídas de IR independentes e amplificáveis com 3 modos de configuração (Sensor, Emissor Simples e Emissor Blaster);

- O IC-314 pode comandar infinitos dispositivos de IR através do uso de emissores "blasters", ou pode trabalhar de forma cabeada controlando até 8 aparelhos em cada canal IR.


Características Valores Observações
  Modelo IC-314     Interface Ethernet para IR - 4 Canais
  Alimentação   12 Volts CC @ 130 mA   Fonte Externa
  Temperatura de Operação   2 °C a 55 °C   Sem condensação
  Canais IR   4

  Até 8 dispositivos por Canal IR

  (máx. 8 x IA-421 ou 4 x IA-422 por Canal IR)

  Dimensões   81 x 36 x 108 mm   (L x H x P)
  Peso   380 g
  Comunicação   Ethernet 10 MB   Protocolo Iluflex
  Frequência de operação   433.92 MHz   Padrão Iluflex
  Protocolos de comandos

  - Iluflex (Short/Long);

  - GC (Global Cache);

  - HEX.

  - RC5/RC6


  Consumo   120 mA (Aprox)   Em Standby



*Notas:

- Especificações estão sujeitas a alteração sem aviso prévio;

- O Pacote da IC-314 acompanha 1 x IA-421 (Emissor Simples) e 1 x IA-422 (Emissor Duplo). Os demais acessórios são vendidos separadamente.


 esq-ic-314


Recomendações Importantes:

- Recomendável somente para uso interno;

- Procure manter a IC-314 sempre atualizada (Versão de FW);

- Em caso de uso de um extensor para emissores de IR, é recomendável trabalhar com extensões com o comprimento de no máximo 20m. O uso de cabos muito longos pode causar falha/perda de sinal de transmissão do emissor IR;

- O IC-314 pode trabalhar com emissores IR mais potentes com o uso da configuração de canal "Blaster".



IA-419 - Emissor de IR Blaster Amplificado

           IA-419
                        Modelo IA-419


- Emissor infravermelho de alta potência para o controle de dispositivos eletrônicos à distância;

- Ideal para instalações no teto, em sancas de gesso ou embutido em móveis. As dimensões do IA-419 são ideais para sua instalação junto a spots metálicos para lâmpadas dicróicas (Padrão MR11);

- Disponível em duas cores: Branca e Preta.

- Compatível com as Interfaces de IR da Iluflex IC-114 e IC-314 (HW 3 / FW Mod.Ethernet v0.29 ou superior). Pode ser utilizado junto a várias outras centrais de IR do mercado, como Control4 e Global Caché. Consulte-nos.

                    control4 ready200



Características Valores Observações
 Modelo IA-419    Emissor de IR Blaster Amplificado
 Tensão de Operação 12VDC  Fonte externa 12V 1A (Não inclusa)
 Consumo  500 mA  (Durante pico de transmissão)
 Alcance  10 m   (Sem barreiras)
 Ângulo de Cobertura  120º
 Dimensões (Emissor)  31 x 31 x 28 mm
(P x L x H)
 Comprimento (Cabo)  1,5 m
 Garantia  1 ano (Contra defeitos de fabricação)





esq ia-419



Recomendações Importantes:

- Recomendável somente para uso interno;

- Em caso de uso de um cabo extensor, é recomendável trabalhar com extensões com o comprimento de no máximo 20m. O uso de cabos muito longos pode causar falha/perda de sinal de transmissão do emissor IR;

- O emissor deve ser alimentado com uma fonte externa 12V (Não inclusa). A fonte de alimentação da interface IR pode ser utilizada para a alimentação de ambos equipamentos (Consulte o Manual de Instalação para mais informações).



IT-203 - Pulsador Sem Fio de Embutir 3 Canais

      it-203 V2

                         Modelo IT-203


- Transmite comandos para os módulos receptores, permitindo chamar cenários de iluminação com pulsadores de embutir na parede;

- Reduz o custo e tempo de instalação em obras ou reformas;

- Facilita o planejamento de iluminação de ambientes e alterações de layout;

- Permite criar cenários personalizados de iluminação e programação independente das teclas, conforme a necessidade de cada ambiente;

- Transmissor sem fio de Rádio Freqüência – alcance 10 a 20 metros, dependendo de obstáculos ou paredes;

- Controle remoto para uso com todos os Módulos Receptores padrão 2PS® (16,7 milhões de combinações);

- Permite adaptação em instalações já existentes, substituindo a fiação dos interruptores por um sistema sem-fio e programável;

- Seguro e confiável - produzido e testado atendendo padrões de qualidade ISO 9000 e Normas Internacionais de Segurança Elétrica.






Características Valores Observações
  Modelo IT-203     Pulsador Sem Fio de Embutir - 3 Teclas
  Alimentação   Bateria CR2032   Lítio
  Vida útil da Bateria   Até 5 anos ou 20.000 toques
  Temperatura de Operação   -5°C a 45°C   Sem condensação
  Dimensões   74 x 29 x 12 mm   (L x H x P)
  Peso   20 g
.


*Nota:

- Utilize somente interruptores de luz do tipo pulsador (minuteria). Não utilize interruptores de luz convencionais pois estes deixarão o transmissor permanentemente ligado, descarregando a bateria e prejudicando todo o sistema;

- Procure deixar a antena fora da caixa e debaixo do espelho, para melhorar o alcance;



                                                                 esq it-203 rev2



Recomendações Importantes:

- Não conecte o fio branco (Antena);
- Manter a tecla pressionada por longos períodos reduz significativamente a vida útil da bateria;
- Deve ser usado somente em ambientes internos ou protegidos da chuva.



IT-303 - Pulsador Sem Fio Slim




Modelo IT-303


- Transmite comandos para os módulos receptores, permitindo chamar cenários de iluminação ao toque de uma tecla. Leve e compacto, com design moderno e elegante é ideal para ambientes refinados e de alto padrão de acabamento;

- Facilita o planejamento de iluminação de ambientes e principalmente alterações de layout, uma vez que funciona totalmente sem fio;

- Acompanha suporte para fixação em parede, permitindo ser usado também como controle remoto;

- Transmissor por Rádio Frequência com alcance de 10 a 25 metros;

- Alimentado por bateria de lítio de longa duração e fácil substituição;

- Fita dupla face inclusa para fácil aplicação;

- Seguro e confiável - produzido e testado atendendo padrões de qualidade ISO 9000 e Normas Internacionais de Segurança Elétrica.






Características Valores Observações

  Modelo IT-303     Pulsador Sem Fio Slim - 3 Teclas
  Alimentação   Bateria CR2032   Lítio
  Vida útil da Bateria   Até 5 anos ou 20.000 toque
  Temperatura de Operação   -5°C a 45°C   Sem condensação
  Dimensões   42 x 76 x 15   (L x H x P)
  Peso   25 g
.

*Nota:
- O suporte de fixação em parede permite ser fixado com fita dupla face ou parafuso. A especificação da fita dupla face recomendada é do fabricante 3M modelo VHB;
- Permite ser usado tanto como controle remoto ou como controle de parede.



slim_iluflex



Recomendações Importantes:

- Manter a tecla pressionada por longos períodos reduz significativamente a vida útil da bateria;
- Deve ser usado somente em ambientes internos ou protegidos da chuva;
- Para limpeza utilize somente pano macio e umedecido em água. Não utilize solventes e não permita entrada de líquidos.



IB-241 - Módulo Receptor Dimmer Mosfet 100 W

ib_213
                        Modelo IB-241


- Módulo que recebe comandos via RF (rádio frequência), com a função de ligar, desligar e dimerizar lâmpadas LED Dimerizáveis;

- Sistema de comunicação Bidirecional. Ideal para sistemas de supervisão e controle via aplicações Android e iOS (iPOD, iPHONE e iPAD);

- Fácil programação de cenários através de aplicativos de configuração remota (Interface de Programação da Linha PRO - iOS/Android);

- Indicado para compor cenários de iluminação onde várias lâmpadas devam acender, apagar ou variar a intensidade de iluminação (dimerização), simultaneamente ao toque de uma tecla.





Características Valores Observações

  Modelo IB-241     Módulo Receptor Dimmer Mosfet PRO - 100W
  Tensão de Operação   90 a 240 Volts (60 Hz)
  Potência Máxima

  100W em 127 V



  Temperatura de Operação   -5°C a 45°C   Sem condensação
  Dimensões   37 x 31 x 70 mm   (L x H x P)
  Peso   65 g
  Consumo   0,4W em Standby
  Memória   18 códigos liga e 17 códigos desliga   Memoriza intensidade
.


Nota:

- Para a utilização integral dos recursos de programação e controle via tablet/smartphones dos módulos da linha PRO é imprescindível o uso de uma Interface RF Master da Iluflex (Modelos: IC-201, IC-211 ou IC-314);

- Utilize o IB-241 somente junto com Lâmpadas LED de alto fator de potência e de procedência confiável. Cuidado com LEDs importados, bivolts ou que não atendam outras características de Lâmpadas Dimerizáveis. Entre em contato para maiores informações;

- O IB-241 não substutui drivers/reatores para Lâmpadas LED com tensão de operação DC e/ou com valores abaixo da rede elétrica local (12V, 24V, 48V). Utilize sempre drivers/reatores dimerizáveis, conforme sugestão do fabricante da Lâmpada.

 esquema IR IB-213


Recomendações Importantes:

- Nunca ligue carga superior à especificada;
- Deixe a antena (fio de cor branca) livre e esticada na medida do possível;
- Não instale o módulo próximo a fontes de calor como lâmpadas incandescentes ou aquecedores, por exemplo.



IB-118 - Módulo Receptor Interruptor

ib_118
Modelo IB-118


- Módulo que recebe comandos via RF (Rádio Frequência), com a função de ligar e desligar qualquer tipo de lâmpada, circuito ou aparelho elétrico;

- Sistema de comunicação Bidirecional. Ideal para sistemas de supervisão e controle via aplicações Android e iOS (iPOD, iPHONE e iPAD);

- Fácil programação de cenários através de aplicativos de configuração remota (Interface de Programação da Linha PRO - iOS/Android);

- Indicado para compor cenários de iluminação com lâmpadas que não podem ser dimerizadas, como fluorescentes compactas ou onde as lâmpadas devam apenas acender ou apagar.




Características Valores Observações
  Modelo IB-118     Módulo Receptor Interruptor PRO
  Tensão de Operação   90 a 240 Volts (50 ou 60 Hz)
  Potência Máxima   8 A para cargas resistivas*
   - 1800W ligados em 220 Volts
   - 1000W ligados em 127 Volts

   4 A para cargas reativas*
   - 900VA ligados em 220 Volts
   - 500VA em 127 Volts
   - Motores até ½ HP
  Ex: Lâmpadas Incandescentes



  Ex: Lâmpadas Fluorescentes
  Temperatura de Operação   -5°C a 45°C   Sem condensação
  Dimensões   37 x 31 x 70 mm   (L x H x P)
  Peso   55 g
  Consumo   0,4W em Standby
  Memória   20 códigos liga e 20 códigos desliga
  Classe de Proteção   IP 40   NBR IEC 60529
  Proteção contra surtos   Nível 4   IEC 61000-4-5



*Notas:

- Para a utilização integral dos recursos dos módulos da linha PRO é imprescindível o uso de uma Interface RF Master Iluflex (Modelos IC-201, IC-211 ou IC-314);

- Entendem-se como cargas resistivas equipamentos que contenham resistores na sua composição interna (lâmpadas incandescentes), como cargas reativas equipamentos que contenham bobinas (motores e transformadores) ou capacitores (lâmpadas fluorescentes compactas, bancos de capacitores);

Para comando de cargas elétricas maiores é necessário o uso de contatoras.

 esquema IR IB-213


Recomendações Importantes:

- Nunca ligue carga superior à especificada;
- Deixe a antena (fio de cor branca) livre e esticada na medida do possível;
- Posicione os módulos distantes, no mínimo, a 1,5 metros um do outro;
- Não instale o módulo próximo a fontes de calor como lâmpadas incandescentes ou aquecedores, por exemplo.



IB-412 - Módulo Receptor Persiana

IB-412

Modelo IB-412


- Módulo Receptor RF (Rádio Frequência) com a função de controlar persianas motorizadas.

- Sistema de comunicação Bidirecional. Ideal para sistemas de supervisão e controle via aplicações Android e iOS (iPOD, iPHONE e iPAD);

- Fácil programação de cenários através de aplicativos de configuração remota (Interface de Programação da Linha PRO - iOS/Android);

- Indicado exclusivamente para o acionamento de persianas motorizadas com sistema de final de curso integrado;

- Compatível com os motores de persiana da fabricante Sonfy Modelo LS - 40 (110/220V);

- Através da função de ajuste de Timeout, O IB-412 pode ser utilizado para o controle de sistemas eletrônicos comandados por sinais tipo pulso (Ex. Portões eletrônicos, Botoeiras, etc).




Características Valores Observações
 Modelo IB-412    Módulo Receptor Persiana PRO
 Tensão de Operação  90 a 240 Volts (60 Hz)
 Frequência da Rede  50 e 60 Hz
 Corrente Máxima  3 A
 Temperatura de Operação  -5°C a 45°C  Sem condensação
 Dimensões  42 x 31 x 76 mm  (L x H x P)
 Peso  55 g
 Consumo  0,4W em Standby
 Memória  18 códigos sobe e 17 códigos desce
 Classe de Proteção  IP 40  NBR IEC 60529
 Proteção contra surtos  Nível 4  IEC 61000-4-5


Notas:

- Deve ser utilizado um Módulo Receptor Persiana PRO - MRP para cada persiana;

- O MRP foi projetado especialmente para o controle de motores de persianas de três fios (Subida, Descida e Comum). Portanto, seu uso é indicado somente para o controle de motores persiana com sistema de final de curso integrado;

- Para o uso integral dos recursos dos módulos da linha PRO é imprescindível o uso de uma Interface RF Master da Iluflex (Modelos IC-201, IC-211 ou IC-314);

- O IB-412 pode ser utilizado para o controle de portões eletrônicos com o ajuste de Timeout. Neste caso, o MRP fornecerá um comando temporizado (Valor Mínimo de 1 s). Para maiores informações, consulte a nota técnica "NT-18/2013" disponível em Catálogos e Manuais.

-  O consumo em standby é de apenas 0,4 W. O MRP fica sempre ligado à energia, portanto este consumo é constante.



esquema IB-412



Recomendações Importantes:

- Nunca ligue carga superior à especificada;
- Deixe a antena (fio de cor branca) livre e esticada na medida do possível;



IC-518 - Interface Slave - 8 Reles


ic 518
Modelo IC-518


Interface Slave com 8 Canais de Contato Seco - Rele, controlados via RS-485 (Rede cabeada);

- 8 Canais de Rele controlados de forma independente (Contato seco sem potência);

- Controlada Via Interface RF Master, através de rede cabeada (UTP), para acionamento via TCP/IP e/ou RF (Transmissores Iluflex);

- Comunicação Bidirecional para acionamento e supervisão de circuito de automação (Protocolo Iluflex);

- Ideal para instalação em quadros elétricos (Trilho Fixação Padrão DIN) e/ou para o aproveitamento de infraestrutura de automação cabeada já existente.




Características Valores Observações
  Modelo IC-518     Interface Slave - 8 Reles
  Alimentação   90 - 240 VAC   Fonte Interna Chaveada
  Temperatura de Operação   -5 °C a 45 °C   Sem condensação
  Canais Rele

  8 Canais de Rele (6 Canais NA/C; 2 Canais NF/NA/C)

  Tensão Máx. AC: 220V 8A por canal;

  Tensão Máx. DC: 24V 8A por canal.

  Dimensões   88 x 68 x 88 mm   (L x H x P)
  Peso   340 g
  Memória   35 Códigos de Pulsadores RF   Padrão Iluflex - Memoriza estado
  Cabeamento RS-485   Cabo Rede UTP Cat5 (Direto - Plug T568B)

  Comp.Máx entre interfaces: 100m;

  (Comp.Máx Total da Rede: 1000m)

  Interfaces Masters Compatíveis

  - IC-211;

  - IC-314.

  Versão HW03 ou Superior,

  com Versão FW RF 2.1.60 ou Superior



*Notas:

- Especificações estão sujeitas a alteração sem aviso prévio;

Para a utilização da IC-518 - Interface Slave 8 Reles é IMPRESCINDÍVEL seu uso, em conjunto, com uma Interface RF Master da Iluflex.

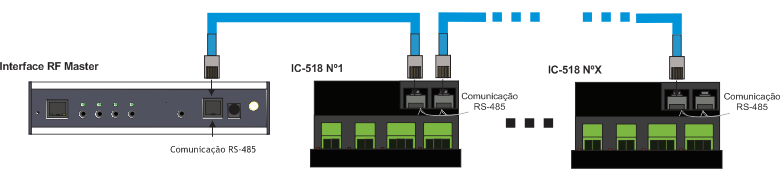

esq ic 518





Recomendações Importantes:

- Recomendável somente para uso interno;

- Cadastre os IDs das Interfaces Slaves IC-518 antes de instalá-las definitivamente no quadro elétrico;

- Distribua as Interfaces RF do sistema a fim de garantir a cobertura de recepção do sinal dos transmissores RF programados;

- Utilize o Plug Resistor de Terminação de Rede para garantir o casamento de impedância da rede RS-485.



Produtos relacionados

12x de R$ 956,97
R$ 13.437,25 R$ 8.486,69
ou R$ 8.062,36 via Depósito
Comprar Estoque: 5 dias úteis
Pague com
  • Depósito Bancário
  • PagSeguro V2
Selos
  • Site Seguro

Smartprohome Projetos Comercial EIRELI - CNPJ: 29.696.035/0001-99 © Todos os direitos reservados. 2020
